유리기판, 삼성의 다음 카드: 인터포저부터 기판까지의 밸류체인 전략

단순한 소재 교체가 아닙니다. 인터포저와 기판의 계층 구조를 이해하고, 삼성전기·디스플레이·전자로 이어지는 수직 통합 시너지가 어떻게 TSMC와 인텔의 장벽을 넘으려 하는지 심층 분석합니다.

이 글은 AI 인프라와 반도체 구조를 이해하기 위한 QSike Tech Notes 기술 해설입니다. 특정 기업의 성능을 보증하지 않으며, 공식 발표와 공시 자료를 기반으로 기술적 메커니즘을 심층 분석합니다.

최근 반도체 업계의 화두인 ‘유리기판’을 이해하려면, 먼저 우리가 무엇을 바꾸려 하는지 그 계층(Layer)부터 명확히 해야 합니다. 많은 기사에서 ‘유리기판’과 ‘유리 인터포저’를 혼용하지만, 이 둘은 엄연히 다른 층위에 있습니다.

1. 인터포저 vs 기판: 무엇이 다른가

반도체 패키지는 칩이 놓이는 바닥부터 메인보드까지 여러 층으로 구성됩니다.

• 인터포저 (Interposer): 칩(Die)과 기판 사이의 ‘초미세 다리’입니다. 칩의 아주 촘촘한 배선을 기판이 이해할 수 있는 간격으로 넓혀주는 중간 층입니다. 현재는 실리콘(Si) 인터포저가 주류입니다.
• 기판 (Substrate): 패키지 전체를 지지하고 메인보드(PCB)와 연결하는 ‘최종 바닥판’입니다. 지금까지는 플라스틱 계열의 유기물 기판(Organic Substrate)이 쓰였습니다.

유리는 이 두 계층 모두에서 기존 소재를 대체할 수 있는 후보입니다. 실리콘 인터포저를 유리 인터포저로, 유기물 기판을 유리기판으로 바꾸려는 시도가 동시에 일어나고 있습니다.

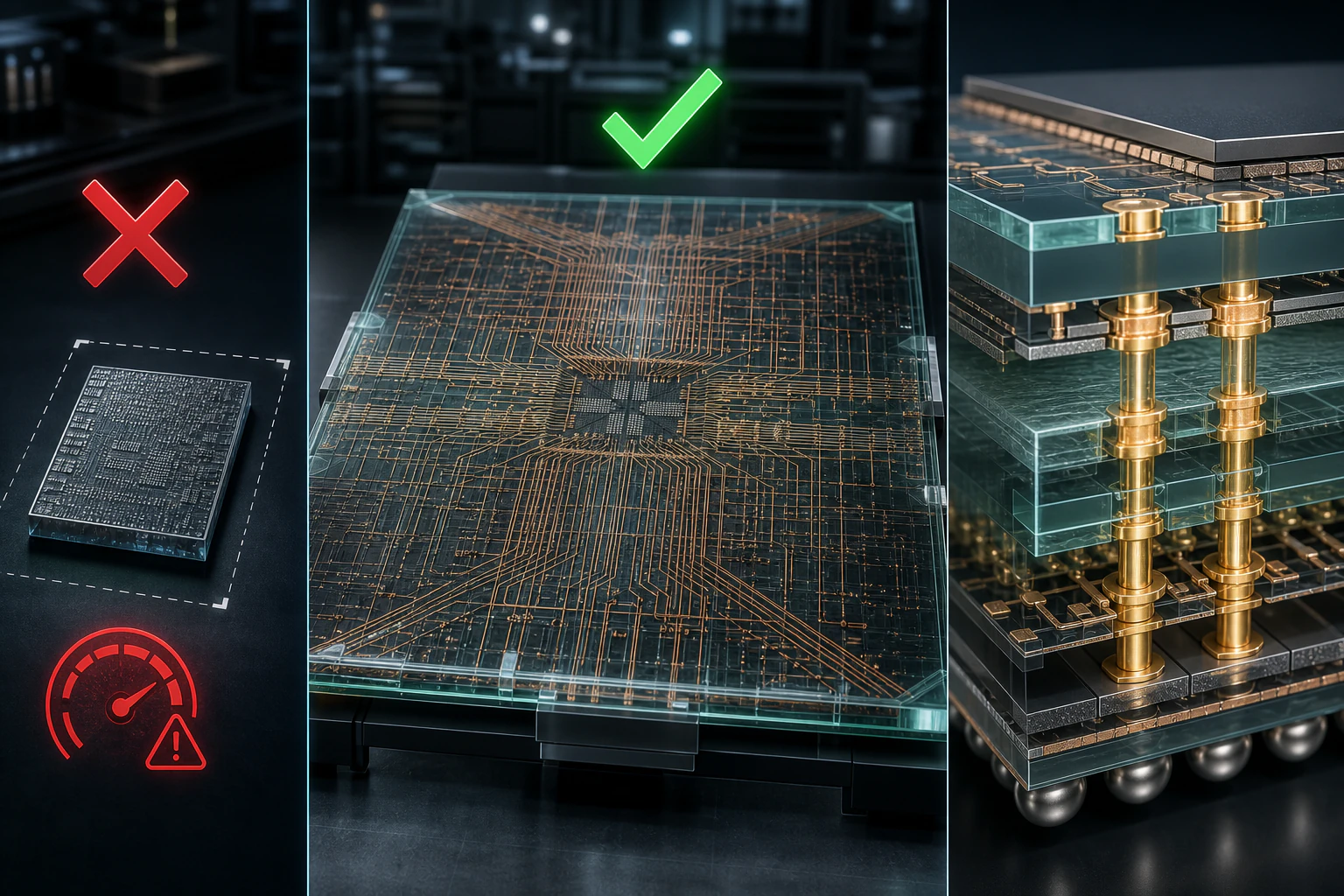

2. 소재의 정면 대결: 실리콘 vs 유리 (심층 비교)

왜 굳이 유리를 쓰려는 걸까요? 단순히 유행이 아니라, AI 반도체가 거대해지면서 기존 실리콘과 유기물의 물리적 한계가 임계점에 도달했기 때문입니다.

📌 기술적 트레이드오프 분석

① 전기적 특성과 신호 무결성 (Signal Integrity)

• 실리콘: 반도체 성질을 띠어 고주파 신호가 흐를 때 기생 손실(Parasitic Loss)이 발생합니다. 이는 곧 전력 소모 증가와 신호 왜곡으로 이어집니다.
• 유리: 완벽한 절연체입니다. 고주파에서도 신호 손실이 극히 적어 데이터 전송 속도를 높이면서도 전력 효율을 극대화할 수 있습니다.

② 가공 면적과 ‘리틱클 제한’의 극복

• 실리콘: 웨이퍼 단위로 생산하므로 물리적 크기가 제한적입니다. 칩렛을 많이 묶어 패키지가 커지면 ‘리틱클 제한(Reticle Limit)‘에 걸려 여러 장의 인터포저를 이어 붙이는 ‘스티칭(Stitching)’ 공정이 필요하며, 이는 수율 하락과 비용 상승의 주범이 됩니다.
• 유리: 디스플레이처럼 거대 패널 단위로 생산 가능합니다. 리틱클 제한 없이 한 번에 거대한 인터포저를 만들 수 있어, 수십 개의 칩렛을 하나의 판 위에 효율적으로 배치할 수 있습니다.

③ 열 관리와 물리적 안정성

• 실리콘: 열전도율이 매우 높아 칩의 열을 빠르게 배출하는 방열 능력이 탁월합니다.
• 유리: 열전도율이 매우 낮습니다. 열을 가둬두는 성질이 있어, 유리를 사용할 때는 구리 필러(Filler) 삽입이나 정교한 액체 냉각 설계 같은 별도의 방열 전략이 필수적입니다.
• 안정성: 유리는 표면 평탄도가 극도로 높고, 열팽창 계수(CTE)를 조절할 수 있어 대형 패키지 제작 시 발생하는 휨(Warpage) 현상을 획기적으로 줄일 수 있습니다.

요약하자면, 유리는 실리콘보다 전기적으로 깨끗하고 훨씬 크게 만들 수 있지만, 열 관리가 어렵고 깨지기 쉽다는 트레이드오프가 있습니다.

3. TGV 공정: 유리기판의 최대 난제

유리기판의 핵심은 유리에 미세한 구멍을 뚫고 금속을 채우는 TGV(Through Glass Via) 공정입니다.

유리는 실리콘과 달리 깨지기 쉬운 ‘취성’ 소재입니다. 단순히 구멍을 뚫으려 하면 미세한 크랙(Crack)이 발생해 수율이 급락합니다. 이를 해결하기 위해 최근에는 레이저 유도 에칭(Laser-Induced Etching) 등 고도의 공정 기술이 도입되고 있습니다. 또한, 매끄러운 유리 표면에 금속 배선이 잘 달라붙게 만드는 ‘접착력 확보’ 역시 양산의 핵심 관건입니다.

4. “유리는 모두가 하지만, 구현은 삼성이 다르게 한다”

인텔, TSMC, 엔비디아 모두 유리를 연구합니다. 하지만 삼성의 진짜 전략은 ‘유리라는 소재의 발견’이 아니라 구현 밸류체인의 수직 통합에 있습니다.

경쟁사들이 소재 공급사, 가공 파트너, 패키징 공장을 각각 조율하는 ‘조립형’ 구조라면, 삼성은 그룹 내에서 이를 한 번에 해결하려 합니다.

삼성의 수직 통합 시너지 맵

• 삼성전기 (소재/기판): 유리 코어 소재 개발 및 기판 양산. 최근 동우화인켐과 합작법인 ‘글라셈’을 설립, 약 3,191억 원을 투자해 지분 66.2%를 확보하며 핵심 소재 공급망을 내재화했습니다.
• 삼성디스플레이 (초정밀 가공): 세계 최고의 대면적 유리 가공 및 패터닝 경험을 보유하고 있습니다. 유리에 미세한 구멍을 뚫고 배선을 새기는 공정(RDL 등)을 반도체 패키징에 이식하여 수율을 잡는 핵심 역할을 합니다.
• 삼성전자 (적용/최적화): 칩 설계부터 HBM, 파운드리, 첨단 패키징까지 모두 수행합니다. 유리 기반 패키지가 실제 제품에서 어떻게 동작하는지 가장 빠르게 검증하고 최적화할 수 있는 최종 수요처입니다.

이렇게 소재 → 가공 → 적용으로 이어지는 피드백 루프가 그룹 내에 구축되면, 경쟁사보다 훨씬 빠르게 수율을 잡고 커스텀 설계를 적용할 수 있는 속도의 우위를 점하게 됩니다.

5. 경쟁사와의 전략 차이

• TSMC: 이미 CoWoS라는 강력한 실리콘 인터포저 생태계를 구축했습니다. 유리를 도입하더라도 기존 생태계를 유지하며 점진적으로 보완하는 수성 전략에 가깝습니다.
• SK하이닉스: HBM-로직-인터포저를 하나로 묶는 통합 패키징 구조와 메모리-로직 간의 최적 연결에 집중하는 집중 전략을 펴고 있습니다.
• 삼성: 유리라는 소재의 세대 교체를 통해 기존 실리콘 중심의 패키징 장벽을 뛰어넘어 판을 새로 짜려는 공격적 전환 전략을 취하고 있습니다.

결론: 결국은 ‘상용화 속도’의 싸움

유리기판 전쟁의 승패는 “누가 유리를 썼는가”가 아니라, “누가 가장 빠르게 수율을 잡고 실제 서버에 태우는가”에서 갈립니다.

유리는 깨지기 쉽고 TGV(관통 전극) 공정 난도가 높습니다. 이 ‘불편함’을 가장 빠르게 해결할 수 있는 곳은 소재-가공-제품을 모두 다뤄본 경험이 있는 수직 통합 기업입니다. 삼성이 유리기판에 집중하는 이유는 단순히 신기술을 쫓는 것이 아니라, 그룹사의 모든 역량을 결집해 패키징의 주도권을 가져오려는 전략적 승부수입니다.

한 문장 요약

유리기판은 단순한 소재 교체가 아니라, 삼성전기·디스플레이·전자의 역량이 결집되어 TSMC 중심의 기판 생태계를 뒤집으려는 삼성의 수직 통합 전략의 정점입니다.

확인한 출처 / 근거

• Intel, “Intel Unveils Industry-Leading Glass Substrates to Meet Demand for More Powerful Compute” — 유리기판의 평탄도·열기계 안정성·배선 밀도에 관한 공식 설명.
• Intel Foundry, “How Intel Foundry Packaging Technologies Redefine AI and HPC Scalability Limits at ECTC 2026” — TGV·저휨 특성과 대형 AI 패키지 적용 구조에 관한 공식 기술 설명.
• EDN, “Five facts you need to grasp to understand Intel’s glass substrate” — 유리기판의 장점과 제조 과제 해설.
• 삼성전기, 「패키지 기판용 ‘글라스 코어’ 합작법인 설립 검토 MOU」 — 삼성전기·스미토모화학그룹·동우화인켐의 협력 배경.
• DART, 삼성전기 타법인주식및출자증권취득결정 — 글라셈 출자액 3,191억 원과 취득 후 지분율 66.2%의 1차 공시.
